正式计算已完成并通过独立验证
424 个候选器件 × 5 个 U 值 × 5 个城市，共 10,600 个年度案例。
选择建筑负荷场景
杭州同条件对照
--
办公建筑最优 U 值
--
W/(m²·K)
教学建筑最优 U 值
--
W/(m²·K)
建筑类型排名差异
--
前 20 个设计重合
SYSTEM BOUNDARY COMPARISON · OFFICE BUILDING
纯 PV 窗与主动 PVT 窗五城市对照
相同输入边界
同一办公建筑、候选器件、气象文件和 U 值约束
纯 PV 保留光谱透射、PV 发电、窗体温度、采光和冷热负荷耦合，仅取消循环水路、储热、生活热水热量抵扣及水泵耗电。
- 纯 PV 年度案例
- --
- 共同最优器件
- --
- 主动回收附加收益
- --
参考窗、纯 PV 窗与主动 PVT 窗净场址能耗
每种窗系统分别采用该城市标准合规的最优 U 值；数值越低越好。
主动水侧热回收相对纯 PV 的附加贡献
路径分解采用同一纯 PV 最优器件与 U 值配对；黑线为附加净收益。
五城市优化结果逐项对照
主动回收附加收益 = 纯 PV 最优净场址能耗 − 主动 PVT 最优净场址能耗。
| 城市 | 纯 PV 最优 U 值 | 纯 PV 净能耗 | 纯 PV 节能率 | 主动 PVT 最优 U 值 | 主动 PVT 净能耗 | 主动回收附加收益 |
|---|
当前城市纯 PV 器件 Top 10
每个器件先在合规 U 值中取建筑年度净场址能耗最低值，再进行排名。
| 排名 | 器件 | U 值 | 净场址能耗 | PCE | LUE |
|---|
单一器件指标的筛选偏差
比较“指标最大器件”与建筑年度净场址能耗最优器件。
最高 PCE----
最高 LUE----
最高 AVT----
PCE、LUE 和 AVT 仅描述器件局部性能，不能同时表示采光、太阳得热、被动传热、冷热负荷和发电的全年耦合结果。
ANNUAL ENERGYPLUS RESULTS
年度终端能耗与 PVT 窗贡献
参考窗与优化主动 PVT 窗终端能耗
柱体为毛终端购能，PV 发电不在柱内扣除；供热燃气单独列示。
主动 PVT 窗相对参考窗的年度贡献
正值表示减少购能或提供电能；供热燃气增加将显示为负值。
冠军器件的 U 值敏感性：净购电与节省率
净购电节省率 =（参考窗净购电 − 当前窗净购电）/ 参考窗净购电；实心点满足 U 值限值。
该图只核算电力。较大的 U 值可能降低供冷电耗，使净购电下降、节省率上升，同时增加供热燃气；综合优劣应以后一张“建筑总能耗”图和正式净场址能耗排名判断。
建筑总能耗与 PVT 窗净贡献的 U 值关系
建筑总能耗为净购电与供热燃气之和；窗净贡献为参考窗建筑总能耗减去 PVT 建筑总能耗，正值表示节能。
核算恒等式：PVT 建筑总能耗 + 窗净贡献 = 参考窗建筑总能耗。电力与燃气按场址交付能量直接相加，未作一次能源折算。
STANDARD-COMPLIANT RANKING
标准合规器件排名
当前城市 Top 10
按建筑年度净场址能耗升序。
| 排名 | 器件 | U 值 | 净场址能耗 | 节能率 | PV 发电 |
|---|
五城市综合 Top 10
同一器件与 U 值在五城均满足标准限值。
| 排名 | 器件 | U 值 | 五城平均净场址能耗 |
|---|
DEVICE METRICS × BUILDING PERFORMANCE

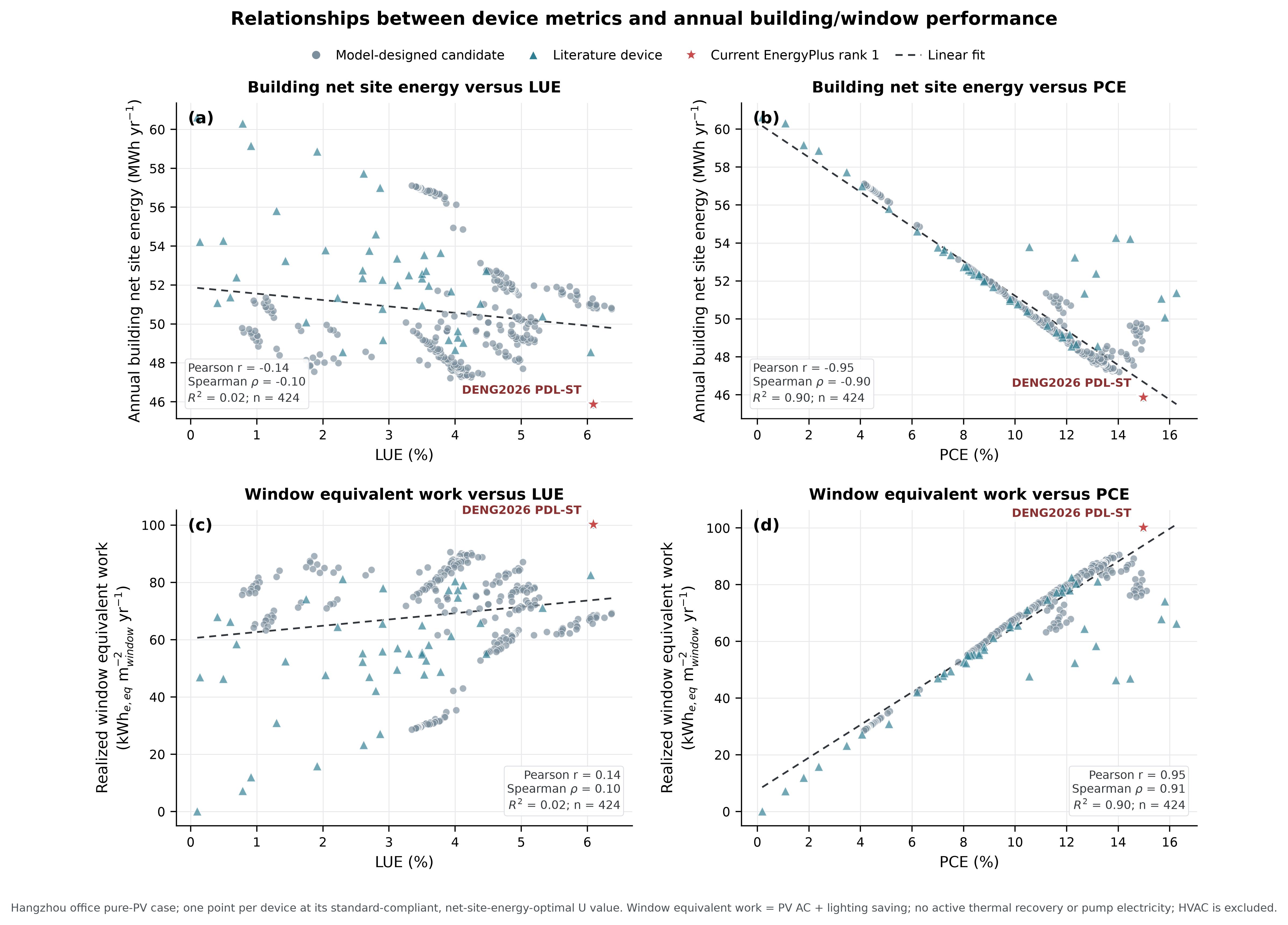

LUE、PCE 与建筑及窗体年度性能关系
杭州办公建筑纯 PV：每个器件取标准合规且净场址能耗最低的 U 值
上排越低越好；下排越高越好。每个点代表一个光谱器件。
LUE → 建筑
弱相关
Pearson r = −0.14，R² = 0.02。LUE 单独几乎不能预测全年净场址能耗。
PCE → 建筑
强负相关
Pearson r = −0.95，R² = 0.90；PCE 越高通常意味着建筑净场址能耗越低。
LUE → 窗体
弱相关
Pearson r = 0.14，R² = 0.02。相同 LUE 可对应明显不同的年度服务能力。
PCE → 窗体
强正相关
Pearson r = 0.95，R² = 0.90；PCE 是当前候选域中窗体等效电功的主要解释变量。
纯 PV 当前第一名：PCE 14.97%、LUE 6.09%、U=0.8 W/(m²·K)，建筑净场址能耗 45.87 MWh/yr，窗体等效电功 100.21 kWhₑ,eq/(m²·yr)。相关性不等同于材料层面的因果关系。
8760-HOUR WINDOW RESPONSE
逐时 PVT 窗体响应回放
当日窗体能量与采光曲线
点击任意小时可同步更新读数和三维建筑。
INTERACTIVE DIGITAL BUILDING
逐时建筑与 PVT 窗状态
STANDARDS & VALIDATION
标准输入、控制逻辑与校验
气候区--
围护结构 U 值--
窗 U 值合规--
人员与室内负荷--
新风与温控--
独立数值校验--
